CBR-960系列
CBR-960系列

CBR-960系列

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看✔ 电压输入范围180 ~264VAC/254 ~370VDC

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看✔ 交直流两用(同一端子输入电压)

✔ -30~+70℃工作温度(参考降额曲线)

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看✔ 具有主动式PFC功能,PF≥0.95

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看✔ 效率高达94%,低损耗

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看✔ 输出短路/过载/过压/过温保护功能

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看✔ 安装轨道:TS-35/7.5或TS-35/15

✔ 并联功能,高达 3840W(3+1)

✔ 内建 DC OK 继电器触点

✔ 自然风冷

✔ 100%满载老化

✔ 3年质保

产品详情

产品认证


应用领域:

工业控制设备、机器控制、仪器仪表、电力、新能源等。

参考标准:

IEC/EN/UL/BS EN62368、EN61000、UL508、GB4943

产品描述

CBR-960系列是一款960W单路输出的标准式导轨安装电源,输入范围180~264VAC,输出电压有24V、36V、48V等多种机型。全金属外壳,高效节能的绿色电源,广泛应用于工业控制设备、机器控制、仪器仪表、电力、新能源等领域。适用于小型机箱和狭窄空间安装使用,本系列产品具有超高的效率,高达94%的效率可极大的提升电源可靠性和使用寿命。产品安全可靠,紧凑的外壳设计,良好的散热,保障了本系列产品可长期稳定的工作。

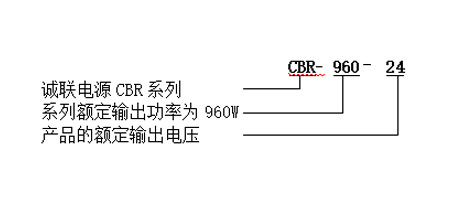

产品命名


电气参数


型号

CBR-960-24

CBR-960-36

CBR-960-48

输入

电压范围

180~264VAC 254~370VDC (请参考降额曲线)

输入电流

6A/230VAC

频率范围

47~63Hz

效率(typ.)

≥94%

≥94%

≥94%

功率因素

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看PF≥0.95/230VAC(满载)

漏电流

<1.0mA/240VAC

浪涌电流

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看冷机启动50A/230VAC

输出

直流电压

24V

36V

48V

额定电流

40A

26.6A

20A

功率

960W

957.6W

960W

电压调节范围

24~28

36~40

48~55

纹波及噪声

≤180mVp-p

≤250mVp-p

≤250mVp-p

启动,上升时间

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看1200ms,90ms/230VAC (满载)

保持时间

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看15ms/230VAC (满载)

线性调整率

±0.5%

±0.5%

±0.5%

负载调整率

±1.0%

±1.0%

±1.0%

电压精度

±1.0%

±1.0%

±1.0%

环境要求

工作温度及温度

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看-30~70℃ 20%~95%RH 不凝露(详情参考降额曲线)

储存温湿度

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看-40~85℃ 10%~95%RH 不凝露

振动

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

海拔高度

5000m(2000m以上,每升高100m,环境温度降低0.5℃)

电磁
兼容

电磁兼容发射

符合BS EN55032(CISPR32),BS EN61204-3 CLASS B;

谐波电流

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看EN61000-3-2,3; CLASS A

电磁兼容抗扰度

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看符合EN61000-4-2,3,4,5,6,8,11; EN55024,EN50082-2,EN61000-3-2,3

安规

安全规范

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看符合TUV BS EN/EN62368-1,AS/NZ62368.1,UL508,

耐压

I/P-O/P:3.0kVac; I/P-FG:2.0kVac;O/P-FG:0.5kVac ;O/P-DC OK:0.5KVAC

绝缘阻抗

I/P-O/P:100M ohms;I/P-FG:100M ohms;O/P-FG:100M ohms

安规

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看DC OK继电器触点上限

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载

并联功能

请参考功能说明

保护

过压保护

29~34V

42~46V

56~65V

关断输出电压,重启恢复

过载保护

120~150% 关断输出电压,去除过载后自动恢复

过温保护

关断输出电压,温度降低后自恢复

短路保护

输出端短路后电源关闭输出,短路移除后自恢复

可靠性

MTBF

25℃环境下:≥300000Hrs,MIL-217 Method

其他要求

尺寸

110*125.2*147mm(W*H*D)

包装

2.5 Kg/只,6只/箱,15.5KG/箱

冷却方式

þþ自冷¨风冷

备注

*如未特别说明,所有规格参数均在输入为230VAC,额定负载,25℃环境下测量。
*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。
*开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。
*电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。

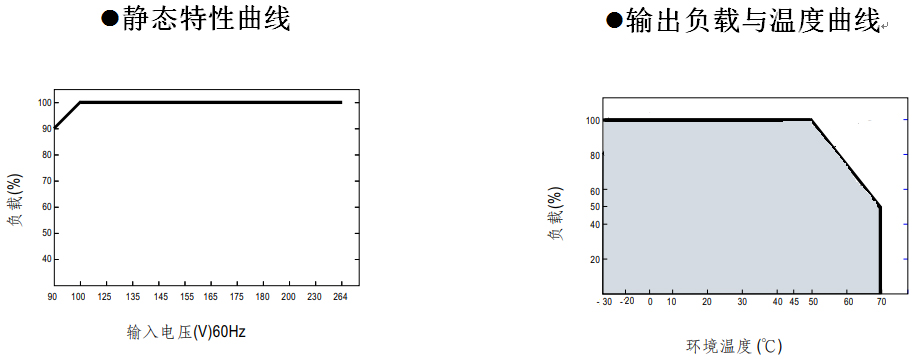

降额曲线

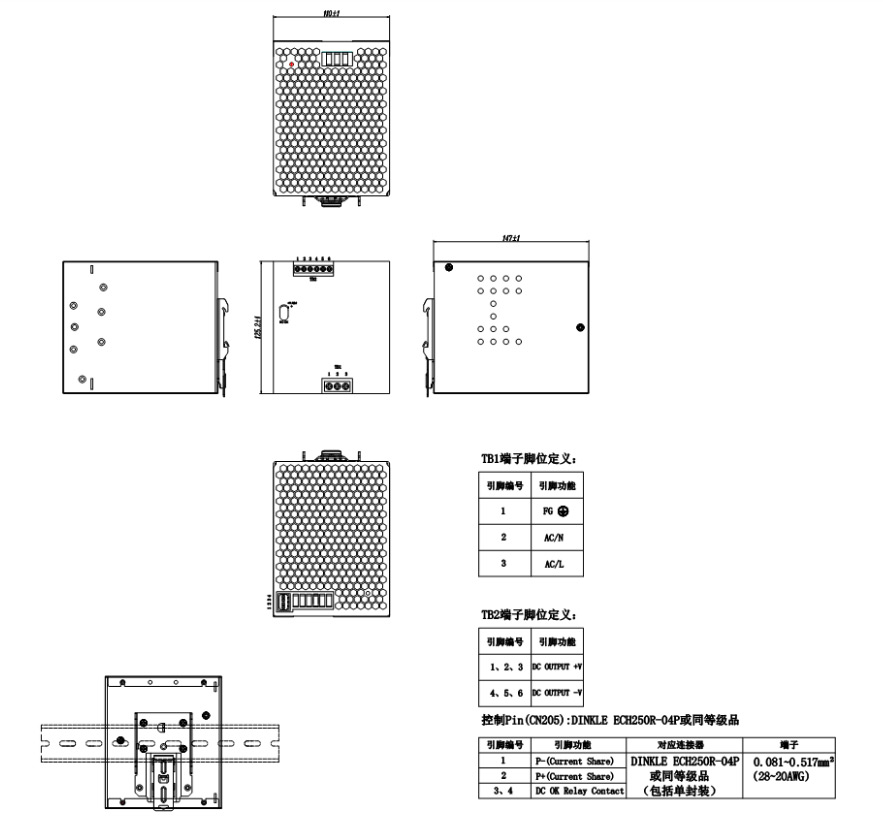

机构尺寸





产品安装、使用说明:

1、安装时,请按照安装方式说明进行安装。

2、在安装完毕通电试运行之前,请检查和校对各接线端子上的连线,确信输入和输出、交流和直流、正极和负极、电压值和电流值等正确,杜绝接反接错现象的发生,避免损坏电源和用户设备。

3、通电前请使用万用表测量火线、零线和接地线是否短路,输出端是否短路;通电时最好空载启动。

4、使用时请勿超过电源标称值,以免影响产品的可靠性。如需要改电源的输出参数,请客户在使用电源前向本司技术部门咨询,以保证使用效果和可靠性。

5、为保证使用的安全性和减小干扰,请确保接地端可靠接地(接地线大于AWG18#)。

6、电源如出现故障,请勿擅自对其维修,请尽快与本司客户服务部联系,客服专线:86-519-69882516


运输、储存:

1、运输:

本包装适用与汽车、船、飞机、火车等运输,运输过程中应防雨,文明装卸。

2、储存:

产品未使用时应存放在包装箱内,储存环境温度和相对湿度应符合该产品的要求,仓库内不应有腐蚀性气体或有腐蚀性的化学物品,并且无强烈的机械振动、冲动和强磁场作用。包装箱应垫离地面至少20cm高,距离墙壁、热源、窗口或空气入口至少50cm,勿让水浸。如果时间过长(1年以上)应经专业人员重新检验后方可使用。
